Инструкция на реле задержки времени

Микросхема 555 разработки компании Signetics широко распространена как основа для разработки генераторов импульсов и аналоговых таймеров. Микросхема состоит из резистивного делителя напряжения, имеющего два опорных напряжениями для сравнения, прецизионных компараторов высокого и низкого уровней, RS-триггера с дополнительным входом сброса, транзисторного ключа по схеме с открытым коллектором и выходного усилителя мощности увеличивающего нагрузочную способность микросхемы.

Одной из самых распространенных нагрузок для таймеров такого типа является реле, коммутирующее внешние электрические цепи высокой мощности и обеспечивающее развязку со схемой управления.

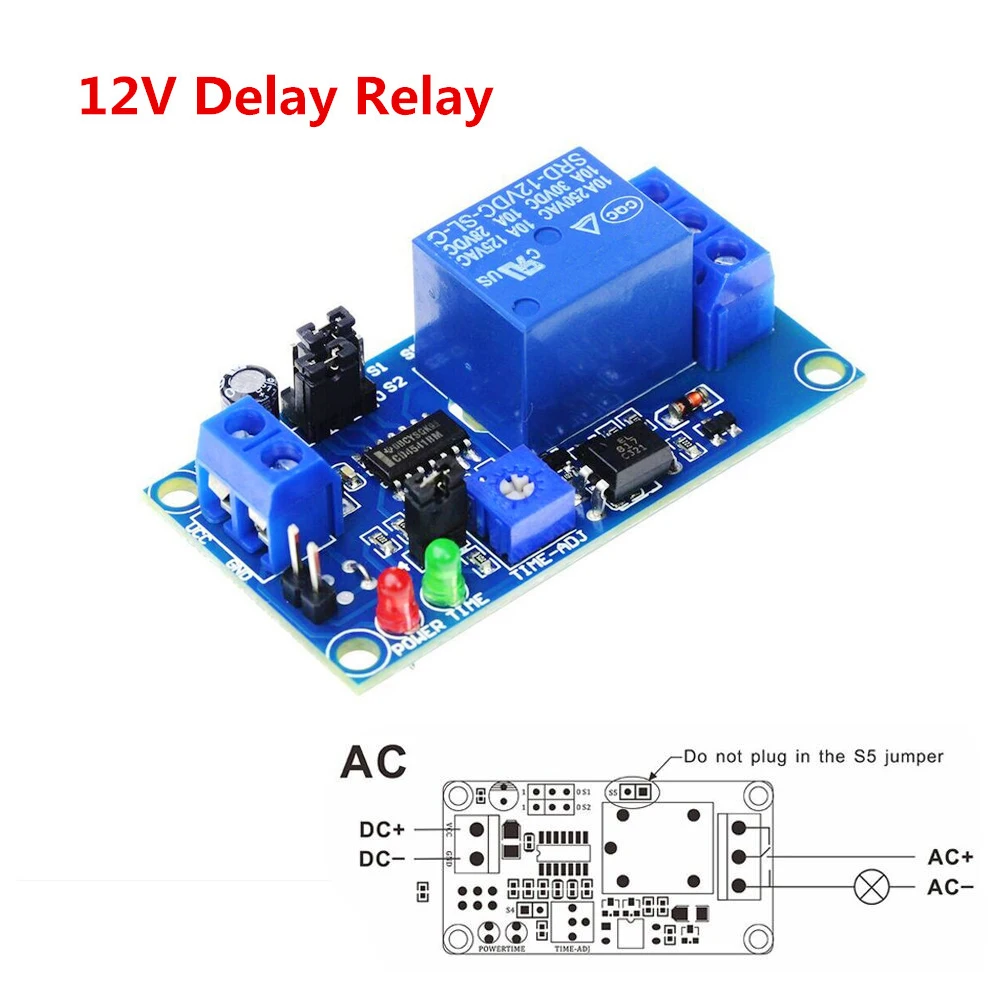

Питание подается на двухконтактную клеммную колодку под винтовой зажим для проводов.

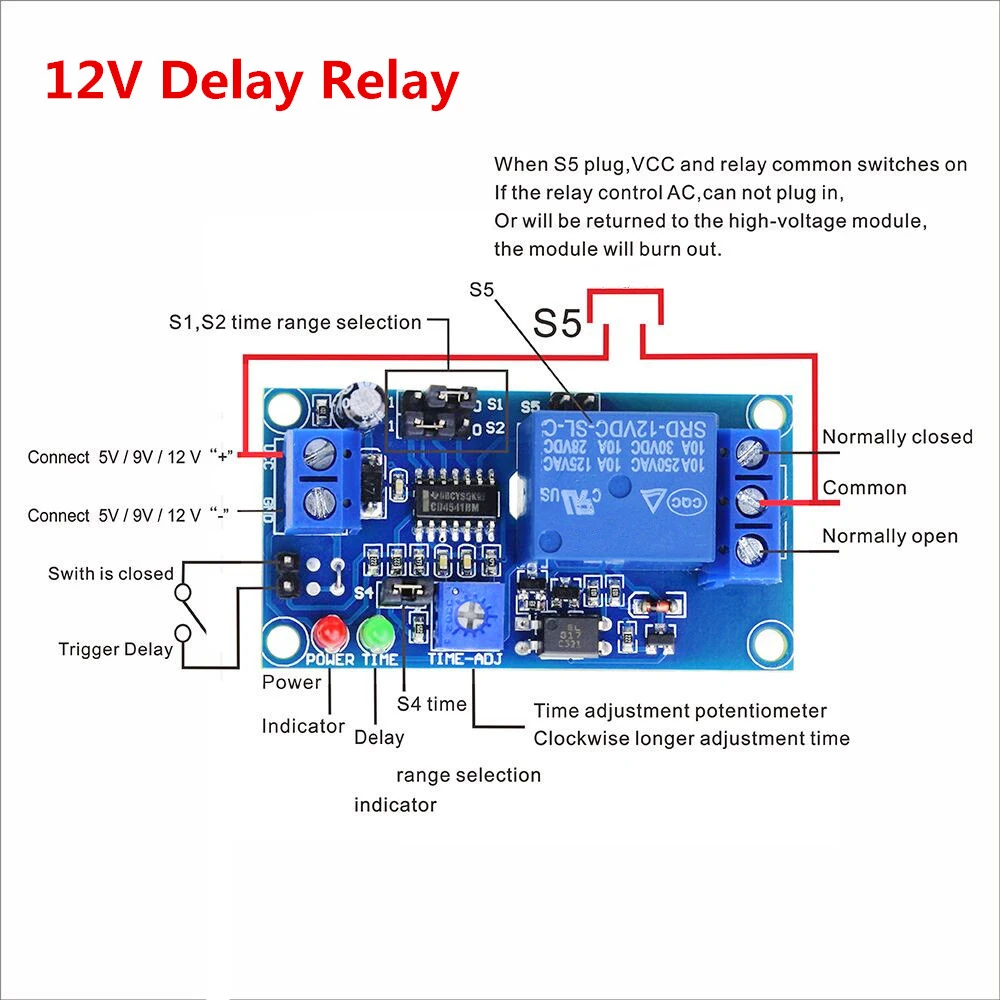

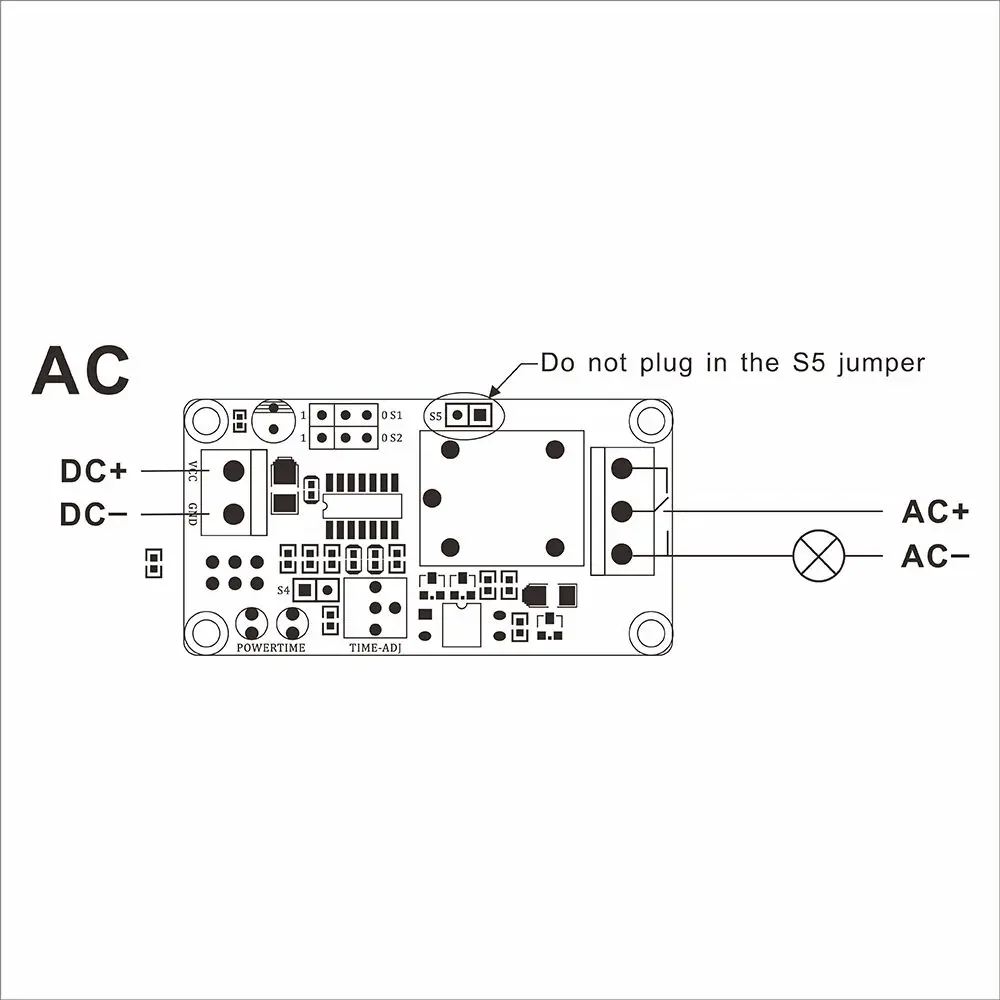

Провода коммутируемых устройств подключаются к трехпроводной клеммной колодке (нормально замкнутый контакт, нормально разомкнутый контакт, общий провод).

Совместим со следующими платформами / продуктами: «Arduino», «Arduino UNO», «Ардуино uno», «Arduino nano», «mega promini», «набор ардуино», «Arduino Kit», «подключение датчика: SMD, SMT», «для ардуино проектов».

Для чего используется?

• Подключение сирены в системах охранной сигнализации
• Устройства задержки выключения освещения
• Разработка систем автоматики для промышленного оборудования

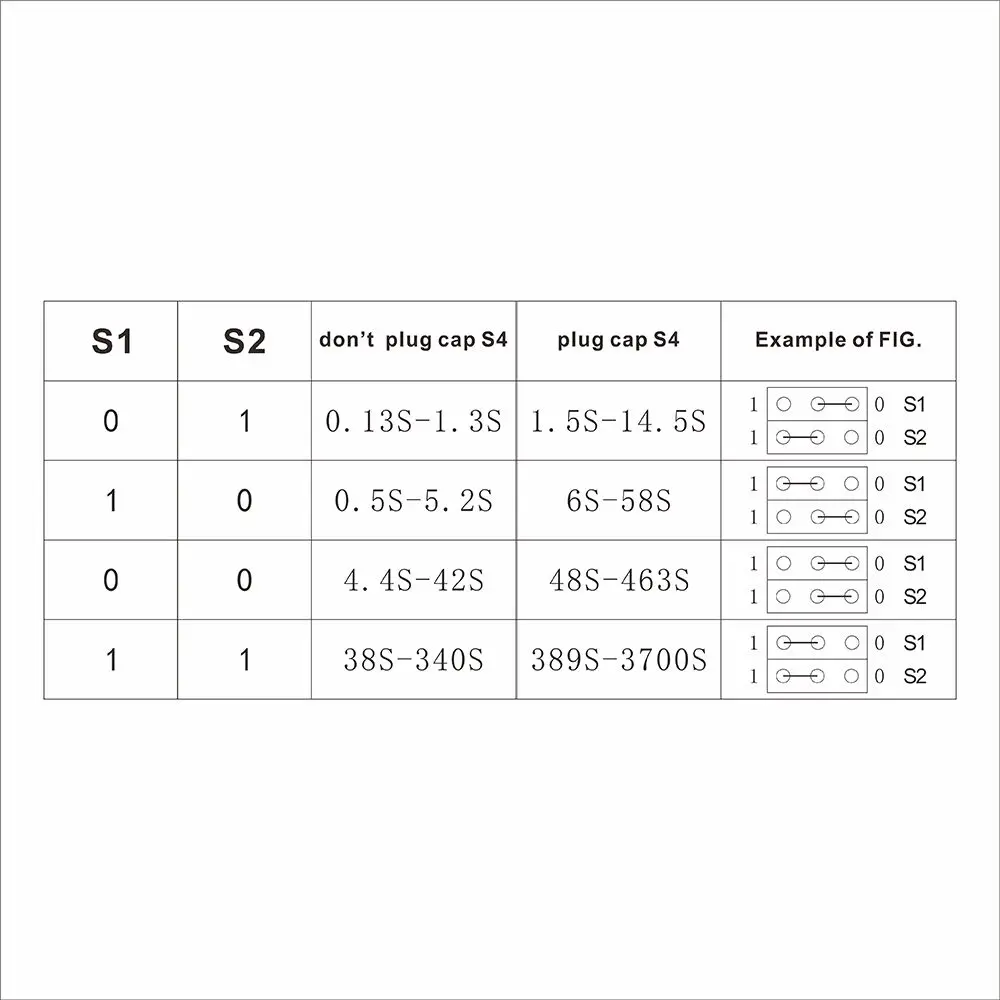

Технические характеристики:

— Пределы задержки: 0 – 10 с
— Коммутирующее напряжение: 12 – 220В
— Тип подключения: клеммные разъёмы
— Рабочее напряжение: 5В / 12В
— Основной чип: NE555
— Время задержки регулируется: (от 0 до 10 секунд)
— В упаковке: 1 шт.
— Цвет: красный+зеленый+синий
— Материал: ПК, металл
— Размер, см: 6,8 * 2,1 (Д * Ш)
— Максимальное контрольное оборудование: 2000 Вт
— Поток с релейной защитой

Формула времени задержки: T = 1,1 RC. Например: сопротивление емкости 100 мкФ 100 кОм T = 1,1 x 100000 x 0,0001 = 11 секунд

Последовательность действий:

1. Подача питания. При подключении питания начинается отсчёт времени задержки (у вас — 10 с). Реле в это время выключено.
2. Истечение задержки. По завершении отсчёта реле включается и остаётся в этом состоянии.
3. Фиксация состояния. Реле не отключается автоматически — оно будет включено, пока вы не снимите питание.
4. Сброс. Для повторного цикла нужно полностью отключить и снова подать питание на модуль.

Роль подстроечного резистора

Подстроечный резистор задаёт только время задержки включения — то есть интервал от подачи питания до момента срабатывания реле.

• Вращение по часовой стрелке → увеличивается сопротивление → увеличивается время задержки.

• Вращение против часовой стрелки → уменьшается сопротивление → уменьшается время задержки.

Время удержания реле (после срабатывания) не регулируется и не ограничено схемой — оно определяется только внешним отключением питания.

Формула расчёта задержки

Время задержки рассчитывается по стандартной формуле для таймера NE555 в режиме задержки включения:

T=1,1⋅R⋅C,

где:

• T — время задержки (в секундах),
• R — сопротивление подстроечного резистора (в омах),
• C  — ёмкость timing‑конденсатора (в фарадах, обычно 100 мкФ или 220 мкФ в таких модулях).

Пример: если C=100 мкФ (100×10−6 Ф) и R=91 кОм (91×103 Ом), то:

T=1,1⋅91×103⋅100×10−6=10,01 с.

Это соответствует вашим наблюдениям (задержка около 10 секунд).

Схема работы (по шагам)

1. Подача питания → конденсатор C1 начинает заряжаться через подстроечный резистор.
2. Пока напряжение на конденсаторе ниже 32​VCC​, выход таймера (вывод 3) остаётся низким → реле выключено.
3. Когда напряжение на конденсаторе достигает 32​VCC​:
   • таймер переключается;
   • выход (вывод 3) переходит в высокое состояние → реле включается;
   • триггер таймера фиксируется в этом состоянии (защёлкивается).
4. Реле остаётся включённым бесконечно долго, пока не будет снято питание.
5. Для нового цикла нужно снять и подать питание заново.
